제품 세부 정보
원래 장소: 중국
브랜드 이름: HNEENERGY
인증: ASME, ANSI, DIN, JIS,ISO etc.
모델 번호: 실리콘 피부 비금속
지불 및 배송 조건
최소 주문 수량: 1
포장 세부 사항: 나무 케이스 또는 팔레트 또는 고객의 요구 사항에 따라
배달 시간: 7-30 일
지불 조건: L/C, T/T, 웨스턴 유니온, 머니그램
공급 능력: 달 당 30000개 부분
맞춤형 지원: |
OEM, ODM |
소재: |
강철, 실리콘 가죽 |
크기: |
DN200-6000(mm) |
작업 온도: |
-20~1200°C |
충돌 저항 강도: |
2.4 (MPa) |
맞춤형 지원: |
OEM, ODM |
소재: |
강철, 실리콘 가죽 |
크기: |
DN200-6000(mm) |
작업 온도: |
-20~1200°C |
충돌 저항 강도: |
2.4 (MPa) |
1팽창 관절
팽창 관절, 또한 보상기라고도 알려져, 유연한 디자인을 특징으로 하나 또는 더 많은 풍선 (탄력성 구성 요소), 커넥터, 지원, 플랜지, 파이프 및 기타 액세서리를 포함합니다.용기 껍질 또는 파이프 라인 위에 설치된 것, 이 구조들은 온도 변동과 기계적인 진동으로 인한 추가 스트레스들을 완화시키는 것을 목표로 합니다.그들은 파이프 라인의 차원 변화를 보완합니다.또한, 그들은 축적, 측면 및 각적 이동에 맞게 조정합니다.열 공급 시스템에서 소음 및 진동 감소를 위한 솔루션을 제공.
온도 확장 및 온도 스트레스로 인해 난방 파이프 라인이 변형되거나 손상되는 것을 방지하기 위해서는 보상 장치가 필수적입니다. 파이프 라인의 열 확장을 수용함으로써,그들은 파이프 라인 벽에 대한 스트레스를 최소화하고 밸브 또는 지원 구조에 작용하는 힘을 줄입니다..
팽창 관절 은 탄력적 인 특성 과 자유롭게 팽창 하고 수축 할 수 있는 능력 으로 인해 신뢰성 있는 동작, 우수한 성능, 그리고 콤팩트 한 구조 를 제공합니다.그들은 다양한 산업에 널리 사용됩니다.화학 공학, 금속 공학, 핵 에너지 등에 포함된다. U 모양 팽창 관절은 가장 일반적으로 사용되는 용기 팽창 관절이며, Ω 모양과 C 모양의 관절이 그 뒤를 잇는다.파이프 라인 확장 관절은 구조적 보상 기준으로 분류됩니다., 보편적, 압력 균형, 힌지, 그리고 기말 확장 관절과 같은.
| 주요 항목 | 분류 | 설명 |
|
금속 확장 관절 |
팔꿈치 확장 관절 |
팽창 곡선, 파이프가 U 모양 또는 다른 구성으로 형성되는 경우,확장 관절의 일종으로 기능하여 차원 변화를 보상하기 위해 모양의 탄력 변형 특성을 활용합니다.그 장점은 탁월한 강도, 긴 서비스 수명, 그리고 현장에서 생산 할 수있는 능력입니다. 그러나 그들은 공간을 소비 할 수 있습니다. 더 많은 철강 소비를 필요로합니다.그리고 더 높은 마찰 저항을 가지고 있습니다이러한 단점에도 불구하고, 긴장 곡선은 다양한 증기 파이프 및 긴 파이프 라인 시스템에서 널리 사용됩니다. |
|
벨로우스 팽창 관절
|
금속 펄로에서 만들어진 펄로 확장 관절은 파이프 라인을 따라 축적 팽창과 수축을 동시에 제한된 굽기 능력을 제공합니다.허용되는 보상 한도를 초과하지 않도록 하기 위해서, 보호 막대 또는 고리가 두 끝에 장착되고, 가이드 지원은 연결 된 파이프 라인의 끝부분에 설치됩니다.각 및 측면 확장 관절이 파이프 라인에서의 회전 및 측면 변형을 보완 할 수 있습니다.. 이러한 확장 관절의 장점은 공간 효율성, 재료 보존, 표준화 용이성 및 대량 생산 능력을 포함합니다.비교적 짧은 수명은 단점입니다.일반적으로, 풍선 팽창 관절은 낮은 온도와 압력으로 짧은 파이프 라인에서 사용된다.이 유형의 확장 관절의 응용 범위가 넓어지고 있습니다.현재, 펄로 확장 관절은 최대 압력 6.0 MPa의 파이프 시스템에서 사용될 수 있습니다. |
|
|
슬리프형 확장 관절 |
슬리프 타입 확장 관절은 파이프 라인에서의 열 팽창과 축 회전을 보상하기 위해 상대적인 축적 움직임을 할 수있는 내부 및 외부 수갑을 사용하는 다재다능한 장치입니다.장갑 사이의 공간은 채우기 상자에 의해 밀폐됩니다튜브의 두 끝이 작동 중 같은 축을 따라 움직이는 것을 보장합니다. 이 확장 관절 의 주요 구성 요소 는 수갑 (핵 튜브), 껍질 및 밀폐 재료 를 포함한다.큰 배상 금액으로 작은 양을 제공하는내부 장갑은 외부 장갑에 맞게 슬라이드하여 열 확장을 보상하며 고성능의 자기 밀폐 동적 밀폐를 유지합니다. 껍질과 내부 장막 사이의 밀폐는 높은 온도, 부식 및 노화에 저항 할 수있는 새로운 합성 물질을 사용합니다.이 물질은 -40도에서 150도까지 온도 범위가 있습니다., 특수한 조건 하에 350도까지 도달 할 수 있습니다. 이것은 축적 미끄러짐을 보장 할뿐만 아니라 파이프 내부의 매체의 누출을 방지합니다. 전체적으로 슬리프 타입 확장 관절은 파이프 라인에서의 열 확장 및 축 회전을 보상하기 위해 신뢰할 수 있고 효율적인 솔루션을 제공합니다.보안 봉인 유지 및 시스템의 수명을 연장하는 동시에. |
|
|
금속이 아닌 확장 관절 |
고무 확장 관절 |
고무 및 고무 섬유 복합 재료, 철강 플랜지, 수갑 및 단열 재료로 구성되어 있으며, 주로 다양한 팬과 도관 사이의 유연한 연결에 사용됩니다.그 기능은 충격 흡수, 소음 감축, 밀폐, 중간 저항, 쉽게 이동 및 설치. 그것은 충격 흡수, 소음 감축,환경 보호 분야에서 연기와 먼지 제거. |
|
직물 확장 관절 |
직물 확장 관절은 주로 섬유 직물, 고무 및 다른 고온 내성 물질로 만들어집니다. 팬 및 도로의 진동 및 변형을 보상 할 수 있습니다.직물 확장 관절은 축, 측면 및 각형 제품, 추진력 없는, 단순화된 지원 설계, 부식 저항, 고온 저항, 소음 감축, 진동 감축 등과 같은 특징.그것은 특히 뜨거운 폭발 파이프와 발전소의 연기와 먼지 파이프 라인에 적합합니다비금속 보상기의 섬유 섬유와 단열 면은 음 흡수 및 진동 격리 기능을 가지고 있습니다.따라서 그들은 효과적으로 보일러의 소음과 진동을 줄일 수 있습니다, 팬, 그리고 다른 시스템. 간단한 구조, 가벼운 무게, 간편한 유지. |
슈퍼 오스텐이트 스테인리스 스틸:254SMO,904L,AL6XN
듀플렉스 스테인리스 스틸:2205 이중단계제철(S31803)
니켈 기반 합금강:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
해스텔로이 합금 C-276/C-22/X,MONEL400/K500
순수한 니켈:N4,N6 ((Ni200,Ni201)
스탬핑용 티타늄 판:GR1,GR2,TA1,TA2
아우스테니틱 스테인리스 스틸:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2금속이 아닌 팽창 결합
비금속 보완기는 다음과 같은 유형으로 나눌 수 있습니다: 직통 원통 비금속 확장 결합, 복합 비금속 확장 결합, 각 비금속 확장 결합,그리고 평면 비금속 팽창 결합.

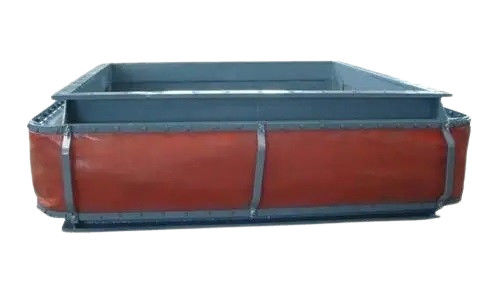

직사각형 비금속 보상기는 주로 발전소의 연소관에서 열 이동 및/또는 충격 흡수를 흡수하는 데 사용됩니다.직사각형 비금속 보상 장치의 연결 유형에는 플랜지 연결과 노즐 연결이 포함됩니다..
|
상쇄 세그먼트 길이 (h/m)
|
100 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 900 | |
|
배상 금액 (nm)
|
축 이동 (x/m) |
-30 | -50 | -75 | -85 | -105 | -125 | -130 | -140 | -165 | -175 | 1955년 | -205 | -225 | -240 |
| +15 | +20 | +30 | +36 | +45 | +45 | +50 | +55 | +58 | +62 | +66 | +70 | +74 | +80 | ||
|
측면 이동 (y/m) |
±10 | ±15 | ±25 | ±30 | ±45 | ±50 | ±60 | ±68 | ±7o | ±73 | ±75 | ±80 | ±85 | ±90 | |
|
작업 온도 (t°C) |
a=100-200,b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 | ||||||||||||||
|
작업 압력 P ((Kpa) |
±10~±300,사용자가 요구하면 범위 너머의 압력은 별도로 설계될 수 있습니다. |
||||||||||||||
|
유동률 |
a·b | v=8?? 15 | |||||||||||||
| c·d | v=8?? 20 | ||||||||||||||
가스 터빈 배기관
소황 제거 시스템
각종 산업의 연소관 및 배기가스 시스템
석탄로 가연된 보일러, 순환 황화 침대 보일러
폐열 보일러의 연소관
3둥근 비금속 보상기/확장 관
원형 비금속 콤펜세서/확대 관절은 다음과 같은 주요 특징을 가지고 있습니다.
열 확장에 대한 보상: 단일 축 보상만 제공하는 금속 보상기를 크게 뛰어넘어 여러 방향으로 보상 할 수 있습니다.
배상장착 오류: 파이프라인 연결 중에 피할 수 없는 시스템 오류 때문에, 섬유 보상기는 효과적으로 제거부적절.
소음 감축 및진동격리: 섬유 섬유와 격리 면은 본질적으로 음 흡수 및 진동 격리 기능을 가지고 있으며 보일러 및 팬과 같은 시스템에서 소음과 진동을 효과적으로 줄입니다.
역 추진력 없음: 주요 재료가 섬유 가재이기 때문에 힘의 전송이 없습니다. 섬유 보상기의 사용은 디자인을 단순화하고 큰 지원의 필요성을 피합니다.그리고 대량물질과 노동력을 절약합니다..
탁월한 고온 및 염화 저항성: 선택 된 플루오로 플라스틱 및 실리콘 재료는 뛰어난 고온 및 염화 저항성을 가지고 있습니다.
좋은 밀폐 성능: 비교적 완전한 생산 및 조립 시스템으로, 섬유 보상기는 누출을 보장하지 않습니다.
가볍고 단순 한 구조, 편리 한 설치 및 유지 보수.
금속 보완제와 비교하여 낮은 가격, 수입품보다 더 좋은 품질: 가격은 수입품의 1/2에서 1/5이며, 좋은 완화 효과가 있습니다.
우수한 밀폐 성능: 밀착 없이 큰 플랜지를 사용하여 비용을 줄이고 직접 설치를 보장합니다.
장수기
