제품 세부 정보
원래 장소: 중국
브랜드 이름: HNEENERGY
인증: ASME, ANSI, DIN, JIS,ISO etc.

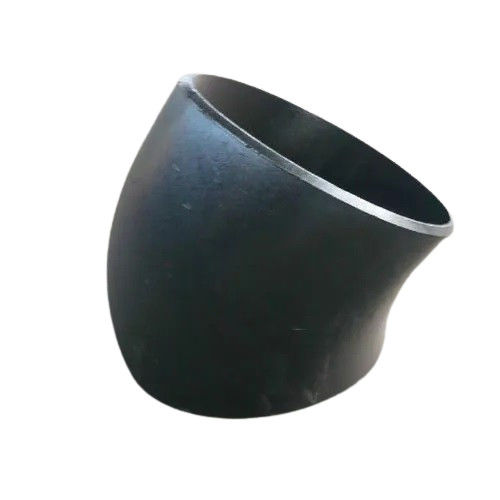

모델 번호: A420 WPL3/L6 엘보
지불 및 배송 조건
최소 주문 수량: 1
포장 세부 사항: 나무 케이스 또는 팔레트 또는 고객의 요구 사항에 따라
지불 조건: L/C, T/T, 웨스턴 유니온, 머니그램
공급 능력: 달 당 3000 톤
기교: |
맞대기 용접 또는 용접 |
모델 번호: |
1/2"-48" (butt welding); 1/2"-48"(맞대기 용접); 16"-120"(w |
연결: |
원활한 또는 용접 |
소재: |
A420 WPL3/L6 |
표준: |
ASME B16.9 |
벽 두께: |
SCH5-STD-SCH XXS |
맞춤형 지원: |
OEM, ODM |
기교: |
맞대기 용접 또는 용접 |
모델 번호: |
1/2"-48" (butt welding); 1/2"-48"(맞대기 용접); 16"-120"(w |
연결: |
원활한 또는 용접 |
소재: |
A420 WPL3/L6 |
표준: |
ASME B16.9 |
벽 두께: |
SCH5-STD-SCH XXS |
맞춤형 지원: |
OEM, ODM |
ASTM A420에 대한 소개
ASTM A420 표준은 낮은 온도 서비스용으로 설계된 원활하고 용접된 구조의 가공 탄소제철 및 합금제철 피팅에 대한 요구 사항을 정합니다.이 부착은 압력 파이프 및 압력 용기 서비스에서 사용하도록 설계되었습니다.ASTM A420는 충격 테스트와 낮은 온도 애플리케이션에 대한 부착 재료의 적합성에 관한 요인을 다루고 있습니다.
ASTM A420의 주요 특징:
1소재 적용 범위:
ASTM A420는 탄소강 및 합금강 피팅의 두 가지 주요 등급을 포함하며, 재료가 강도와 내구성을 유지해야 하는 저온 환경에 특별히 맞춤형으로 만들어졌습니다.
- LTCS (Low Temperature Carbon Steel): 저온 탄소 강철: -50°F (-45°C) 까지의 온도에서 기계적 특성을 유지하도록 설계된 탄소 강철입니다.
- WPL 등급: 이 명칭은 용접 가능한 선 파이프에 대한 약자이며 낮은 온도에 더 적합하도록 수정 된 여러 가지 등급을 포함합니다.
2제품 형태:
이 표준은 다음과 같은 여러 가지 형태의 피팅을 포함하지만 이에 국한되지 않습니다.
- 팔꿈치
- 티스
- 감축기
- 캡
- 십자가
3제조 과정:
잇는 것은 꿰매지 않거나 용접 된 과정을 통해 생산 될 수 있습니다. 꿰매지 않는 잇는 것은 단일 철선에서 만들어집니다.용접 된 핏링은 철판 또는 섹션의 조각을 결합하여 생산됩니다..
4화학 및 기계적 요구 사항:
ASTM A420은 양성 강도, 양력 강도, 연장력 및 강도와 같은 화학적 구성과 기계적 특성을 모두 지정합니다.Charpy V notch 충돌 테스트의 요구 사항은 표준의 핵심 구성 요소입니다., 물질이 깨지지 않고 추운 환경에서 수행 할 수 있도록 보장합니다.
5응용분야:
ASTM A420에 부합하는 장치는 일반적으로 석유 및 가스, 석유화학 및 전력 생산과 같은 산업에서 사용되며, 특히 낮은 온도에서 유체의 운송이 포함됩니다.그들은 추운 조건에서 파이프 시스템의 무결성과 안전을 보장하는 데 중요합니다..
6용접 및 도형:
ASTM A420 피팅은 파이프에 부트 용접을 목적으로 합니다. 좋은 용접성을 보장하고 피팅의 낮은 온도 특성을 유지하기 위해 적절한 용접 절차를 따라야 합니다.또한 융합의 냉형은 균열을 피하기 위해 조심스럽게 수행해야합니다..
결론:
ASTM A420는 낮은 온도 조건에서 작동하는 파이프 시스템 설계 및 건설에 참여하는 제조업체 및 엔지니어에게 필수적인 사양입니다.그것은 추운 환경에서 엄격한 안전 및 성능 표준을 충족하는 고품질의 장착 장치를 생산하기위한 지침을 제공합니다..
ASME B169
| 명목 크기 |
외부 지름 베벨에서 |
중앙 에서 끝 까지 | |
| 45° 팔꿈치 | |||
| DN | NPS | 과다 복용 | B |
| LR | |||
| 15 20 25 |
1/2 3/4 1 |
21.3 26.7 33.4 |
16 19 22 |
| 32 40 50 |
11/4 112 2 |
42.2 48.3 60.3 |
25 29 35 |
| 65 80 90 100 |
2 1/2 3 3 1/2 4 |
73.0 88.9 101.6 114.3 |
44 51 57 64 |
| 125 150 200 |
5 6 8 |
141.3 168.3 219.1 |
79 95 127 |
| 250 300 350 |
10 12 14 |
273.0 323.8 355.6 |
159 190 222 |
| 400 450 500 |
16 18 20 |
406.4 457.0 508.0 |
254 286 318 |
| 550 600 650 |
22 24 26 |
559.0 610.0 660.0 |
343 381 406 |
| 700 750 800 |
28 30 32 |
711.0 762.0 813.0 |
438 470 502 |
| 850 900 950 |
34 36 38 |
864.0 914.0 965.0 |
533 565 600 |
| 1000 1050 1100 |
40 42 44 |
1016.0 1067.0 1118.0 |
632 660 695 |
| 1150 1200 1300 |
46 48 52 |
1168.0 1219.0 1321.0 |
727 759 821 |
| 1400 1500 1600 |
56 60 64 |
1422.0 1524.0 1626.0 |
883 947 1010 |
| 1700 1800 1900 2000 |
68 72 76 80 |
1727.0 1829.0 1930.0 2032.0 |
1073 1137 1199 1263 |
|
참고: l ASME 외에도 유럽 표준 EN, 독일 표준 DIN, 일본 표준 (JIS) 등이 적용됩니다. 80 이상의 NPS를 가진 팔꿈치는 고객의 특정 필요에 따라 사용자 정의됩니다. |
|||
ASME B169
| 명목 크기 | 베벨의 바깥 지름 | 중앙에서 중앙으로 | 다시 마주치다 | |||
| 180°회전 | ||||||
| DN | NPS | 과다 복용 | 오 | K | ||
| LR | SR | LR | SR | |||
| 15 20 25 |
1/2 3/4 1 |
21.3 26.7 33.4 |
76 76 76 |
51 |
48 51 56 |
41 |
| 32 40 50 |
1 1/4 1 1/2 2 |
42.2 48.3 60.3 |
95 114 152 |
64 76 102 |
70 83 106 |
52 62 81 |
| 65 80 90 100 |
2 1/2 3 3 1/2 4 |
73.0 88.9 101.6 114.3 |
190 229 267 305 |
127 152 178 203 |
132 159 184 210 |
100 121 140 159 |
| 125 150 200 |
5 6 8 |
141.3 168.3 219.1 |
381 457 610 |
254 305 406 |
262 313 414 |
197 237 313 |
| 250 300 350 |
10 12 14 |
273.0 323.8 355.6 |
762 914 1067 |
508 609 711 |
518 619 711 |
391 467 533 |
| 400 450 500 |
16 18 20 |
406.4 457.0 508.0 |
1219 1372 1524 |
813 914 1016 |
813 914 1016 |
610 686 762 |
|
550 |
22 |
559.0 |
1676 1829 |
1118 1219 |
1118 1219 |
838 914 |
- 네
ASME B169
| 명목 크기 | 베벨의 바깥 지름 | 중앙에서 중앙으로 | 다시 마주치다 | |||
| 180°회전 | ||||||
| DN | NPS | 과다 복용 | 오 | K | ||
| LR | SR | LR | SR | |||
| 15 20 25 |
1/2 3/4 1 |
21.3 26.7 33.4 |
76 76 76 |
51 |
48 51 56 |
41 |
| 32 40 50 |
1 1/4 1 1/2 2 |
42.2 48.3 60.3 |
95 114 152 |
64 76 102 |
70 83 106 |
52 62 81 |
| 65 80 90 100 |
2 1/2 3 3 1/2 4 |
73.0 88.9 101.6 114.3 |
190 229 267 305 |
127 152 178 203 |
132 159 184 210 |
100 121 140 159 |
| 125 150 200 |
5 6 8 |
141.3 168.3 219.1 |
381 457 610 |
254 305 406 |
262 313 414 |
197 237 313 |
| 250 300 350 |
10 12 14 |
273.0 323.8 355.6 |
762 914 1067 |
508 609 711 |
518 619 711 |
391 467 533 |
| 400 450 500 |
16 18 20 |
406.4 457.0 508.0 |
1219 1372 1524 |
813 914 1016 |
813 914 1016 |
610 686 762 |
|
550 |
22 |
559.0 |
1676 1829 |
1118 1219 |
1118 1219 |
838 914 |
