제품 세부 정보
원래 장소: 중국
브랜드 이름: HNEENERGY
인증: ASME, ANSI, DIN, JIS,ISO etc.
모델 번호: SS304/316 금속
지불 및 배송 조건
최소 주문 수량: 1
포장 세부 사항: 나무 케이스 또는 팔레트 또는 고객의 요구 사항에 따라
배달 시간: 7-30 일
지불 조건: L/C, T/T, 웨스턴 유니온, 머니그램
공급 능력: 달 당 30000개 부분
작업 압력: |
1.6/2.5MPa |
사양: |
DN10-DN300 |
연결: |
플랜지 |
작업 압력: |
1.6/2.5MPa |
사양: |
DN10-DN300 |
연결: |
플랜지 |

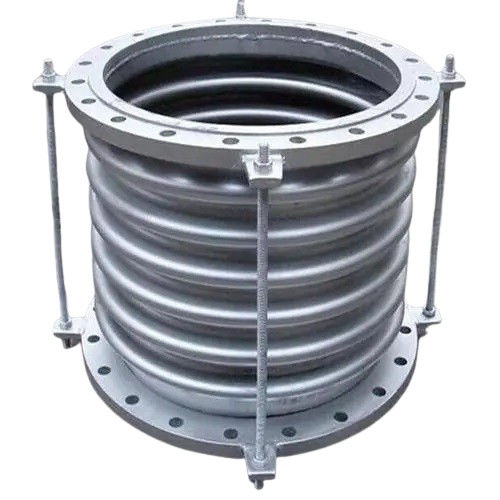

팽창 관절 (보완기)
팽창 융합: 파이프 라인 및 배에 대한 다재다능 한 보상 장치
팽창 관절, 일반적으로 보상기라고 알려져, 다양한 산업용의 중요한 구성 요소입니다. 그들은 하나 또는 여러 개의 펄로, 탄력적인 구성 요소,주요 업무 기관으로 활동연결 장치, 지원 장치, 플랜지, 파이프 및 기타 액세서리와 함께, 이러한 관절은 배 껍질 또는 파이프 라인에 설치되도록 설계 된 유연한 구조입니다.
기능 및 응용 프로그램
팽창 관절은 온도 차이와 기계적 진동으로 인한 추가 스트레스를 보완하는 데 필수적입니다.그들은 파이프 라인의 차원 변화를 완화합니다.또한, 이 시스템에서 축적, 측면 및 각적 이동을 조정할 수 있다. 그들의 주요 기능 이외에도,확장 관절은 소음 및 진동 감축 및 난방 공급 시스템에도 사용됩니다..
온난화 파이프 라인에서, 보상기는 열 확장 또는 온도 스트레스로 인한 변형이나 손상을 방지하는 데 중요한 역할을 합니다. 파이프 라인에 설치되면,그들은 열 확장을 보완합니다., 따라서 파이프 라인 벽에 대한 스트레스를 줄이고 밸브 또는 지원 구조에 가해지는 힘을 최소화합니다.
장점 과 적용
확장 관절 은 자유롭게 팽창 하고 수축 할 수 있는 탄력적 인 보상 부품 으로서 여러 가지 장점 을 제공한다. 그들은 신뢰성 있고, 잘 작동 하며, 콤팩트 한 구조 를 가지고 있다.이러한 특성 때문에, 그들은 화학 공학, 금속 공학 및 원자력 에너지와 같은 산업에서 널리 사용됩니다.
종류 및 형태
팽창 관절은 배에 다양한 형태로 제공되며, U 모양 관절은 펄어 모양에 따라 가장 인기있는 선택입니다. Ω 모양과 C 모양의 관절도 일반적으로 사용됩니다.파이프 라인에 관해서, 확장 관절은 구조적 보상에 따라 분류됩니다. 유형에는 보편적 확장 관절, 압력 균형 확장 관절, 힌지 확장 관절,그리고 기말 확장 관절각 유형은 다른 산업용 용도의 특정 요구와 요구에 맞게 조정됩니다.
| 주요 항목 | 분류 | 설명 |
| 금속 확장 관절 | 팔꿈치 확장 관절 |
U 모양의 긴장 곡선과 같은 굽은 파이프는 탄력적 인 변형을 보완하기 위해 확장 관절으로 작용합니다. 강한 내구성과 장수성을 자랑합니다.그들은 상당한 공간을 차지합니다., 높은 철강 용량을 요구하며 상당한 마찰을 겪습니다. 단점에도 불구하고 증기 파이프와 긴 파이프 라인에서 광범위하게 사용됩니다.
|
|
벨로우스 팽창 관절
|
펠로우 확장 관절은 금속 펠로우로 만든 확장 관절이다. 파이프 라인의 축적 방향으로 팽창하고 수축할 수 있으며 또한 약간의 구부러기를 허용한다.허용되는 보상 금액을 초과하는 것을 방지하기 위해, 보호 막대 또는 고리가 두 끝에 설치되어 있으며 연결 된 파이프 라인의 두 끝에 안내 받침대가 설치되어 있습니다. 또한 각 및 측면 확장 관절이 있습니다.파이프라인의 회전 변형 및 측면 변형을 보완하는 데 사용할 수 있습니다.이러한 확장 관절의 장점은 공간 절약, 재료 절약, 쉬운 표준화 및 대량 생산이지만 단점은 비교적 짧은 수명입니다.Bellows 확장 관절은 일반적으로 낮은 온도와 압력으로 짧은 파이프 라인에서 사용됩니다펄프 생산 기술의 향상과 함께, 이 유형의 확장 관절의 응용 범위는 확장되고 있습니다. 현재,펠러 확장 관절은 최대 압력 6의 파이프 시스템에서 사용할 수 있습니다0.0 MPa | |
| 슬리프형 확장 관절 | 슬리프형 확장 관절은 상대적 축적 움직임이 가능한 내면 및 외면 수갑으로 구성됩니다. 내면 및 외면 수갑 사이의 공간은 채우기 상자로 밀폐됩니다. 사용 중에파이프의 두 끝을 같은 축으로 움직여이 제품은 주로 수갑 (핵 튜브), 껍질, 밀폐 재료 등으로 구성됩니다. 파이프 라인의 임의의 각도로 축적 팽창 및 축적 회전을 보상하는 데 사용됩니다.그것은 작은 양과 큰 보상 금액의 특징을 가지고 있습니다., 뜨거운 물, 증기 및 지방 매체에 적합합니다. 외면 수갑에 수갑을 슬라이드함으로써 열 확장을 보상 할 수 있습니다.슬리프 유형의 확장 관절의 내부 장갑은 파이프라인에 연결되어 있으며 고성능 자체 밀폐 동적 밀폐의 원리와 구조를 채택합니다.그것은 파이프 라인의 팽창과 수축과 함께 껍질 내부에 자유롭게 미끄러질 수 있으며 모든 파이프 라인의 밀폐 요구 사항을 충족 할 수 있습니다.새 합성 재료 로 된 봉인 종류 는 껍질 과 안쪽 수갑 사이 에 사용 된다, 높은 온도에 견딜 수 있고, 노화 저항성과 노화 저항성을 가지고 있으며, 적용 가능한 온도 범위는 -40~150°C입니다.그리고 특별한 상황에서는 섭씨 350도까지그것은 축적 미끄러짐을 보장 할뿐만 아니라 파이프 내부의 매체의 누출을 방지 할 수 있습니다. | |
| 금속이 아닌 확장 관절 | 고무 확장 관절 | 고무 및 고무 섬유 복합 재료, 철강 플랜지, 수갑 및 단열 재료로 구성되어 있으며, 주로 다양한 팬과 도관 사이의 유연한 연결에 사용됩니다.그 기능은 충격 흡수, 소음 감축, 밀폐, 중간 저항, 쉽게 이동 및 설치. 그것은 충격 흡수, 소음 감축,환경 보호 분야에서 연기와 먼지 제거. |
| 직물 확장 관절 | 주로 섬유 섬유와 고무와 같은 고온 내성 물질로 구성된 직물 확장 관절은 팬 및 도크트 진동 및 변형에 대한 다재다능한 보상을 제공합니다.그들은 능숙하게 축적, 측면 및 각 조정은 추진력을 발생시키지 않고 지원 디자인을 단순화합니다. 주목할만한 특징은 부식 저항성, 고온 탄력성, 소음 감소,진동 억제이 비금속 보상기들은 발전소에서 뜨거운 폭발과 연기와 먼지 파이프 라인을 위해 이상적입니다.효율적으로 보일러의 소음 및 진동을 최소화합니다., 팬, 그리고 다른 시스템. 간단한 구조, 가벼운 구조, 그리고 간편한 유지보수, 그들은 쉽게 운영 효율성을 보장합니다. |
슈퍼 오스텐이트 스테인리스 스틸:254SMO,904L,AL6XN
듀플렉스 스테인리스 스틸:2205 이중단계제철(S31803)
니켈 기반 합금강:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
해스텔로이 합금 C-276/C-22/X,MONEL400/K500
순수한 니켈:N4,N6 ((Ni200,Ni201)
스탬핑용 티타늄 판:GR1,GR2,TA1,TA2
아우스테니틱 스테인리스 스틸:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
