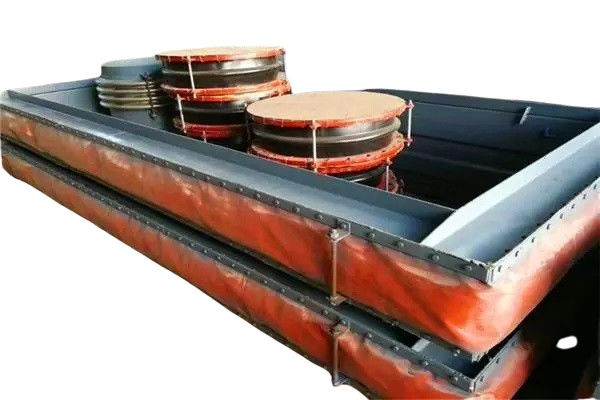

실리콘 피부 직물 팽창 관절 직물 보상기 -20 ~ 1200 °C

1팽창 관절 (보완)

• 소개

팽창 관절은 일반적으로 보상 장치로 불립니다. 그들은 한 개 또는 그 이상의 펄로 (탄력적인 구성 요소) 를 주요 작업체로 구성하며 두 끝의 연결 장치, 지원 장치, 플랜지,선도, 그리고 다른 액세서리.확장 관절은 온도 차이와 기계적인 진동으로 인한 추가 스트레스에 대한 보상을 위해 배 껍질이나 파이프 라인에 설치 된 유연한 구조입니다.펄스의 효과적인 팽창과 수축을 이용함으로써, 그들은 파이프 라인, 파이프 라인, 용기 등에서의 차원 변화를 보완합니다.열의 팽창과 수축으로 인해 발생하는, 또는 파이프 라인, 유도, 용기 등의 축적, 측면적 및 각적 이동을 보상합니다. 그들은 또한 소음 및 진동 감소 및 난방 공급 시스템에 사용될 수 있습니다.가열 파이프 라인을 가열할 때 열 확장이나 온도 스트레스로 인한 가열 파이프 라인의 변형이나 손상을 방지하기 위해, 파이프 라인 에 배상 가 가 설치 되어 파이프 라인 의 열 확장 을 배상 해야 합니다.따라서 파이프 라인 벽에 대한 스트레스와 밸브 또는 지원 구조에 작용하는 힘을 줄입니다..

팽창 관절은 자유롭게 팽창과 수축할 수 있는 탄력적인 보상 부품이기 때문에, 그들은 신뢰할 수 있는 작동, 좋은 성능, 그리고 컴팩트한 구조의 장점을 가지고 있습니다.따라서 화학 공학과 같은 부서에서 널리 사용됩니다.배에 사용되는 확장 결합의 다양한 형태가 있으며, U 모양의 확장 결합은 불꽃 모양의 가장 널리 사용되는 형태입니다.다음으로 Ω 모양과 C 모양의 관절파이프 라인에서 사용되는 팽창 융합은 구조적 보상에 따라 범용 팽창 융합, 압력 균형 팽창 융합, 힌지 팽창 융합,그리고 기말 확장 관절.

• 분류

• 특수 소재

슈퍼 오스텐이트 스테인리스 스틸: 254SMO, 904L, AL6XN
- 이 합금은 특히 염화 이온을 포함하는 혹독한 환경에서는 높은 부식 저항성을 나타냅니다.그들은 종종 우수한 부식 저항과 높은 강도를 요구하는 응용 프로그램에서 사용됩니다..

듀플렉스 스테인리스 스틸: 2205 듀얼 파스 스틸 (S31803)
- 듀플렉스 스테인스는 높은 강도와 우수한 부식 저항을 제공합니다.그들은 일반적으로 스트레스 진식 균열 및 구덩이 진식 저항을 요구하는 응용 프로그램에서 사용됩니다..

니켈 기반 합금강: INCOLOY800/800H/800HT/840/825, INCONEL600/601/690/625/X-750
- 니켈 기반의 합금강은 높은 온도 강도와 부식 저항성을 뛰어난 것으로 일반적으로 열 교환기, 화학 처리 장비,그리고 가스 터빈.

하스텔로이 합금: C-276/C-22/X, MONEL400/K500
- 하스텔로이 합금은 산화 및 환원 산소를 포함한 광범위한 부식 환경과 고온 가스 환경에 탁월한 저항성을 나타냅니다.모넬 합금은 해양 및 화학 환경에서의 부식 및 침식에 탁월한 저항을 제공합니다..

순수한 니켈: N4, N6 (Ni200, Ni201)
- 순수한 니켈 은 높은 온도 에서 경화 및 산화 에 높은 저항 을 나타냅니다. 화학 처리, 전자 및 항공 우주 산업 에서 일반적으로 사용 됩니다.

스탬핑용 티타늄 판: GR1, GR2, TA1, TA2
- 티타늄 판은 높은 강도/중량 비율, 우수한 부식 저항성 및 생물 호환성으로 유명합니다.그리고 의료용.

아우스테니틱 스테인리스 스틸: SUS304, SUS304L, SUS316, SUS316L, SUS310S, SUS321, SUS316Ti
- 아우스테니트 인스테인스 스틸은 자기성이 없고, excellent corrosion resistance, good formability, and weldability를 제공합니다. 그들은 식품 가공,화학 가공, 의료기기

2금속이 아닌 팽창 결합

• 금속이 아닌 보상기/확대 결합형

비금속 보완기는 다음과 같은 유형으로 나눌 수 있습니다: 직통 원통 비금속 확장 결합, 복합 비금속 확장 결합, 각 비금속 확장 결합,그리고 평면 비금속 팽창 결합.

직사각형 비금속 보상기는 주로 발전소의 연소관에서 열 이동 및/또는 충격 흡수를 흡수하는 데 사용됩니다.직사각형 비금속 보상 장치의 연결 유형에는 플랜지 연결과 노즐 연결이 포함됩니다..

• 비금속 배상기의 일반적인 구조 유형 (비금속 확장 결합) 은 다음 여섯 가지를 포함한다.

• 비금속 보상 장치의 기술적 매개 변수 (비금속 확장 결합):

• 적용 범위금속이 아닌 보상제 (금속이 아닌 확장제):

가스 터빈 배기관

소황 제거 시스템

각종 산업의 연소관 및 배기가스 시스템

석탄로 가연된 보일러, 순환 황화 침대 보일러

폐열 보일러의 연소관

3둥근 비금속 보상기/확장 관

원형 비 금속 보상기 / 확장 관절은 몇 가지 주요 장점을 제공합니다.

1. 열 확장 보상: 그들은 여러 방향으로 보상 할 수 있으며 일반적으로 단일 축 보상 기능을 제공하는 금속 보상 장치에 비해 뛰어난 유연성을 제공합니다.

2정렬 오류 보상: 파이프 라인 연결 도중 시스템 오류로 인해 발생하는 정렬 오류 문제를 효과적으로 제거합니다.

3소음 감축 및 진동 격리:섬유 직물 및 단열 면의 고유 음 흡수 및 진동 격리 특성은 보일러 및 팬과 같은 시스템에서 소음과 진동을 줄입니다..

4역 추진력 없음: 섬유 가재가 주요 재료로 사용되면 힘의 전달이 없으며 설계가 단순화되고 큰 지원 장치의 필요성을 피하여 재료와 노동을 절약합니다.

5고온 및 진식 저항성: 선택 된 플루로 플라스틱 및 실리콘 재료는 고온 및 진식에 탁월한 저항성을 제공합니다.

6신뢰성 있는 밀폐 성능: 섬유 보상기는 완전한 생산 및 조립 시스템으로 누출 없는 작동을 보장합니다.

7가벼운, 간단한 구조, 쉬운 설치 및 유지보수: 그들의 가벼운 및 간단한 구조는 설치 및 유지보수를 편리하게합니다.

8비용 효율성: 수입 금속 보상 장치의 1/2에서 1/5에 가격으로 판매되며 좋은 완화 효과와 긴 서비스 수명을 제공합니다.가시 없이 큰 플랜지 는 비용 을 줄이고 직접 설치 를 가능하게 한다.
