DN100~DN3000mm 힌지 밸러 확장 관절 / 철강 파이프 확장 관절

1힌지 벨로스 확장 관절

단일 힌지 벨로 팽창 관절

단일 펄로와 함께 핀, 힌지 플레이트, 리저 플레이트 및 기타 구조 구성 요소로 구성됩니다.이 유형의 확장 관절은 각의 변화를 통해 각 이동을 흡수합니다.단일 힌지 벨로 확장 관절의 추진력과 압력은 힌지에 의해 운반, 확장 관절이 축적 움직임을 흡수 할 수 없도록 보장하고 금속 풍선을 트로션으로부터 보호합니다. 일반적으로 두 개 이상의 단위가 결합되어 사용됩니다.원격에 비례한 보상 능력으로.

• 설계 압력: 0.1~2.5 MPa
• 설계 온도: -25~800°C
• 연결 유형: 플랜지/접속
• 명목 지름: DN100~DN3000mm [모든 크기에 맞게 조정할 수 있다]
• 표준: EJMA, ASME, GB/T 12777-2019

2유니버설 힌지 확장 관절

중간 파이프로 연결된 두 개의 펄로, 핀, 힌지 플레이트, 리저 플레이트 및 기타 구조 구성 요소로 구성됩니다.이 팽창 관절은 플레안 내에서 측면 및 각의 이동을 흡수하는 동시에 불꽃의 압력 추진을 견딜가압이 파이프 시스템 내의 고정 포인트와 안내 레일로 전달되지 않도록.힌지는 팽창 관절이 축적 움직임을 흡수 할 수 없도록 보장하고 돌림으로부터 금속 풍선을 보호하기 위해 사용됩니다설계에서, 힌지가 흡수하는 압력은 흡수할 수 있는 압력을 초과해야 합니다. 일반적으로 두 개 이상의 단위가 조합되어 사용되며, 그 보상 능력은 거리에 비례합니다..

• 설계 압력: 0.1~2.5 MPa
• 설계 온도: -25~800°C
• 연결 유형: 플랜지/접속
• 명목 지름: DN100~DN3000mm [모든 크기에 맞게 조정할 수 있다]
• 표준: EJMA, ASME, GB/T 12777-2019

3유니버설 진발 확장 관절

연결 파이프로 연결된 두 개의 펄로와 이중 원형 기말 시스템으로 구성되어 있으며,이 팽창 관절은 어떤 평면에서 중요한 측면 움직임을 흡수하고 어떤 방향으로도 각 움직임을. 기말은 원형 또는 사각형이 될 수 있습니다. 원형 기말의 경우,그들의 토크를 고려해야 하며, 사각형의 경우,굽기 때문에 불안정성을 고려해야 합니다. 기말 때문에,핀, 힌지 플레이트의 압력 추진력 및 기타 추가 외부 힘에 견딜 수있는 능력, 확장 관절은 파이프라인에 외부 힘을 가하지 않고 내부 압력 추진력을 흡수합니다.따라서파이프라인 지원 설치를 단순화하는 것이 가능합니다.

적용 범위: L형, Z형 및 U형 파이프 라인 등의 다양한 공간 파이프 라인 시스템에서 각적 이동을 보상하는 다양한 복잡한 파이프 라인 시스템.

• 설계 압력: 0.1~4 MPa
• 설계 온도: -25~800°C
• 연결 유형: 플랜지/접속
• 명목 지름: DN100~DN5500mm
• 표준: EJMA, ASME, GB/T 12777-2019

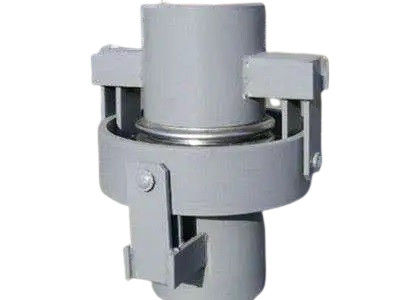

4싱글 킴벌 벨로우 확장 관절

이 유형의 확장 관절은 모든 평면에서 파이프 라인의 각 이동을 흡수 할 수 있습니다. 핀, 기말, 힌지 플레이트 및 리저 플레이트를 포함한 기말-기지 구조로 구성됩니다.그것은 단지 파이프 라인의 압력 추진력을 억제 할뿐만 아니라 모든 평면에서 각 이동을 흡수확장 관절은 파이프 라인에 외부 힘을 가하지 않고 내부 압력 추진력을 흡수하므로 파이프 라인 지원 설치를 단순화 할 수 있습니다.기말은 원형 또는 사각형이 될 수 있습니다.원형 기말의 경우,그들의 토크를 고려해야 하고, 사각형의 경우,굽기 때문에 불안정성을 고려해야 합니다.

적용 범위: L형, Z형 및 U형 파이프 라인 등의 다양한 공간 파이프 라인 시스템에서 각적 이동을 보상하는 다양한 복잡한 파이프 라인 시스템.

• 설계 압력: 0.1~4.0 MPa
• 설계 온도: -25~800°C
• 연결 유형: 플랜지/접속
• 명목 지름: DN100~DN3000mm [모든 크기에 맞게 조정할 수 있다]
• 표준: EJMA, ASME, GB/T 12777-2019
